NYP内环式高粘度泵概述：
NYP高粘度泵(高粘度转子泵,沥青输送泵,树脂泵)是一种容积式内转子泵。这种类型的泵自吸性能强，适用于输送不含固体颗粒和纤维的粘稠液体，甚至是半固体状态的液体，最高输送粘度达到3*10 5厘泊。具有体积小、重量轻、脉动小、噪音低、运转平稳、寿命长等优点。该型泵可广泛用于石油、化工、料、化工、颜料、食品、肥皂、洗涤剂及制药等行业。
NYP高粘度泵实拍图：
NYP高粘度泵实拍图：
该高粘度泵(高粘度齿轮泵,丁苯乳胶,乳胶漆输送泵)具有内齿的主动齿带动内转子在全封闭的泵体内作同方向转动，泵壳和月牙板使吸入口和排出口隔开，转动时，在吸入口形成负压，液体被吸入，被转子带到排出口，受压排出泵体，完成了液体的输送。NYP高粘度泵(高粘度齿轮泵,丁苯乳胶,乳胶漆输送泵)采用外部润滑方式。轴承部分和泵腔工作部分由密封部分隔开，轴承部分可通过油杯从外部定期加油润滑。泵体内设有加热或冷却夹套，可通过外部装置实现加温或降温过程。该型泵可配安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。泵有泵体、泵盖、安全阀部分、主动轴、内、外转子、支座、轴承等部分组成。泵装置由泵、电机和底座组成。泵和电机固定安装在底座上，传动方式有皮带传动和联轴器直联两种方式。

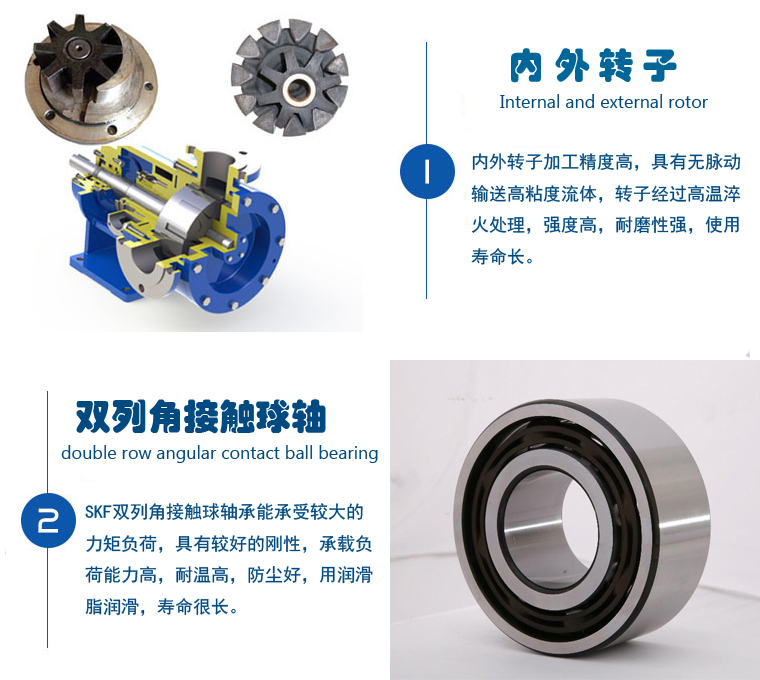

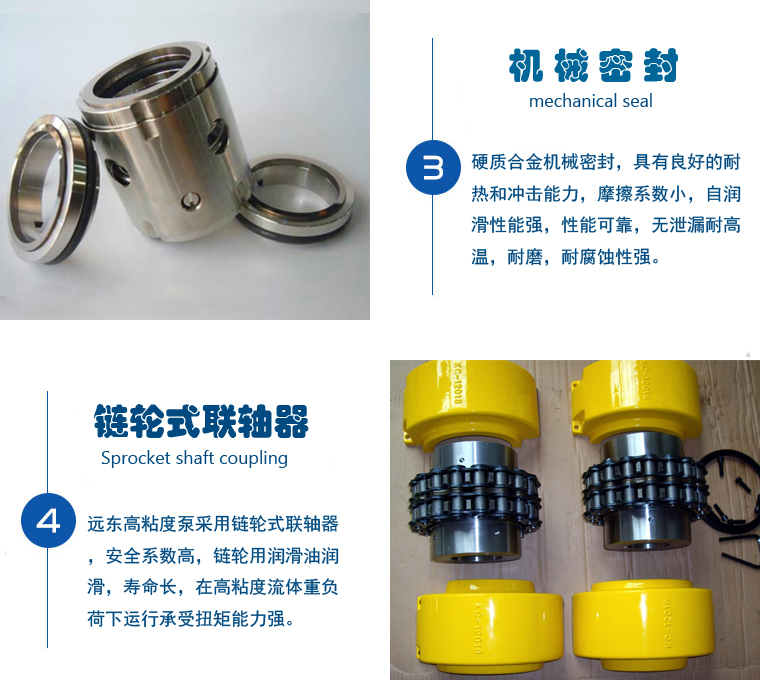

NYP高粘度泵核心部件图：
远东NYP高粘度泵典型应用案例：

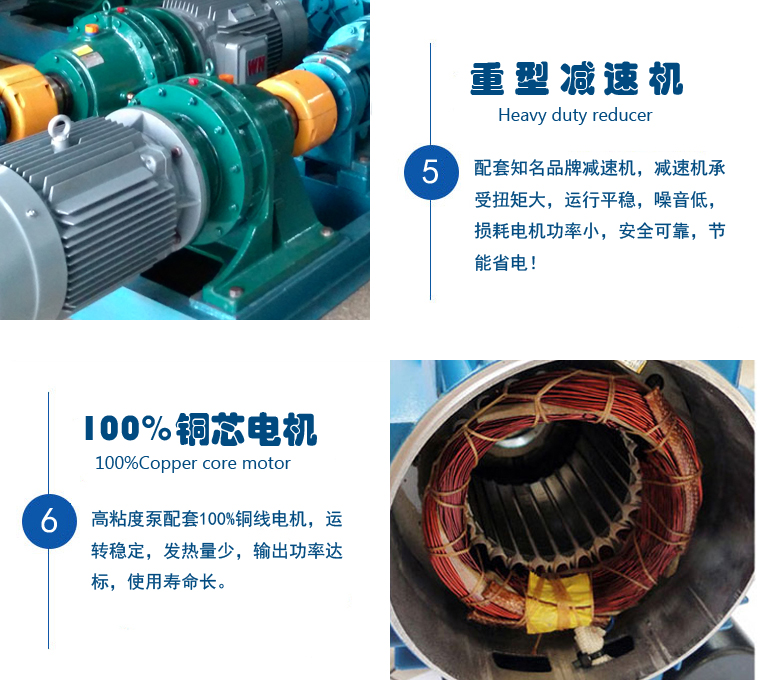

NYP高粘度泵核心部件图：
。
高粘度泵优点：
流动稳定：流量与齿轮转速成正比，与压力无关
流动平稳：没有脉动和压力波峰，不会产生管道颤动。
多功能性：仅仅通过调整转子轴的位置，同一台泵既可以出来稀释溶液又可以出来沥青，糖浆，树脂，聚合物等高粘度液体。
可逆性：可以通过改变齿轮的旋转方向使液体反向流动，两种方向都能充分发挥泵的性能
自吸性：由泵产生高真空，允许在最大自吸高度实现快速自吸，取决于泵送液体的物理特性（温度，蒸汽压力，粘度等）。
建议性：只有两个活动部件：主动轮和动轮，只有一个轴封。
坚固的重载结构：低转速。特大球轴承的外部轴承座可以承受轴向和径向负载。
磨损率低：由于主动轮和从动齿轮不成倍数关系。这就意味着磨损可以被均匀的分散在每个齿轮上。因为一个齿轮上的每一个齿轮接触另一个齿轮上的每一个齿轮的次数一样。
磨损调节系统：转子边缘的磨损可以通过调整转子轴的位置来补偿。这样，即使在有相当大的磨损的情况下，也可以保证泵的稳定性。
维护简单，维护率低：不用移动泵，管道或泵驱动装置就可以进行检查和调节。
互动性：标准组件的设计可实现不同材料和特性零部件之间的替换。例如：有多种轴封系统可供选择，还可以安装带夹套的外壳和轴盖来代替标准部件。
端口位置可改变：泵壳可在轴承箱上旋转以从不同位置处吸排液体。
预热：加热夹套或是与外壳铸成一体，或是安装在端盖上，或是安装在填料压盖上。
旁路安全阀：旁路安全阀安装在泵上并且容易调节，在有些型号的泵上采取双重安全阀并带加热夹套。
有普通铸铁材质和球铁，不锈钢材质三种.泵头部,泵壳体,密封腔部分均可以带保温腔.根据实际需要选择需要保温的位置，达到最佳输送效果.
需加热时:通过输导热油，热蒸汽,等各种媒体介质通入保温腔即可进行泵体加温。
需冷却时:通过疏导冷却液,可以保持泵体的恒温.
间隙可调:可以根据粘度的需要,无需拆泵即可调节齿轮间隙,达到在不同黏度下的流量需求.
远东NYP高粘度泵典型应用案例：
广州福尔波粘合剂（中国）有限公司
广州波士胶芬得利（中国）有限公司
广州高士实业有限公司
中山巴德士化工有限公司
广州宏伟皮革有限公司
北京东方雨虹防水技术股份有限公司
北京京齐涂料厂
广州丽豪装饰材料有限公司
徐州徐轮橡胶有限公司
山东恒宇橡胶有限公司
青岛黄海橡胶集团有限责任公司
广东榕泰实业股份有限公司
青岛黄海橡胶集团有限责任公司
广东华润涂料有限公司
广州优达涂料有限公司
中蓝国际化工有限公司
广州市宏伟皮革有限公司
清远齐力合成革有限公司
浙江绍兴东泰聚合材料有限公司
佛山市顺德区创世纪实业有限公司
广州市高士实业有限公司
江门市快事达胶粘实业有限公司
湖北回天新材料股份有限公司
山东飞度胶业股份有限公司
浙江中天氟硅材料有限公司
广东聚合电子材料有限公司
江西星火有机硅厂
四川旺旺食品有限公司 糖浆泵
广西梧州荒川化学工业有限公司
福建泉州德诚高新树脂有限公司
福建禾欣合成革有限公司
广东珠江化工涂料有限公司
上海励致化工有限公司
上海把兄弟胶粘剂有限公司
潍坊天元防水材料有限公司
广州禹泰防水科技有限公司
深圳市金斯邦胶粘剂有限公司
集安市益盛永泰蜂业有限责任公司
广州锦泰硅胶有限公司
江门市快事达胶粘实业有限公司
广州天赐高新材料股份有限公司
佛山市顺德区创世纪实业有限公司
远东高粘度泵好不好？用了才知道！真是的成交客户，让您更加了解这个真实的我。当您打开我们网页的那一刻起，我们的“缘 分”就开始了。不管我们最后的结果如何，但是我们更加珍惜这段缘分。
NYP高粘度泵选型参数表：
NYP高粘度泵选型参数表：
：
|
型号
|
通径mm
|
理论排量
L/100rev |
粘度
cSt |
转速
r/min |
压差(MPa) |
连接形式
|
|||
| 0.4 | 0.6 | 0.8 | 1.0 | ||||||
|
轴功率(kw)流量(L/min) |
|||||||||
|
NYP0.78
|
15
|
0.78
|
20
|
1390
|
0.17/9.3 | 0.23/9.0 | 0.28/8.8 | 0.32/8.6 | G1/2" |
|
60
|
1390
|
0.18/9.5 | 0.24/9.2 | 0.28/9.0 | 0.33/8.9 | ||||
|
200
|
1390
|
0.31/10.4 | 0.35/10.2 | 0.39/10.0 | 0.43/9.9 | ||||
|
600
|
1390
|
0.39/10.4 | 0.44/10.3 | 0.48/10.3 | 0.52/10.2 | ||||
|
2000
|
910
|
0.23/6.8
|
0.27/6.8
|
0.30/6.8
|
0.33/6.7
|
||||
|
6000
|
720
|
0.24/5.4
|
0.31/6.1
|
0.30/6.8
|
0.40/6.8
|
||||
|
NYP2.3
|
25
|
2.3
|
20
|
1400
|
0.38/28.4
|
0.49/27.5
|
|
|
G1"
|
|
60
|
1400
|
0.59/29.2
|
0.65/28.8
|
|
|
||||
|
200
|
1400
|
0.61/30.0
|
0.72/29.6
|
|
|
||||
|
600
|
1400
|
0.92/31.9
|
0.96/31.7
|
|
|
||||
|
2000
|
910
|
0.61/19.9
|
0.68/19.7
|
|
|
||||
|
6000
|
720
|
0.77/16.32
|
0.83/16.2
|
|
|
||||
|
NYP3.6
|
40
|
3.6
|
20
|
1450
|
0.69/46.7
|
0.94/45.9
|
1.18/45
|
1.44/43.4
|
法兰
Flange |
|
60
|
1450
|
0.81/47.5
|
1.09/46.7
|
1.37/45.9
|
1.57/44.7
|
||||
|
200
|
1450
|
1.06/49.7
|
1.31/49.2
|
1.56/48.8
|
1.79/47.3
|
||||
|
600
|
1450
|
1.45/49.9
|
1.61/49.6
|
1.77/49.3
|
1.93/49
|
||||
|
2000
|
960
|
1.28/34.3
|
1.41/33.8
|
1.54/33.7
|
1.65/33.6
|
||||
|
6000
|
640
|
1.08/23.0
|
1.18/22.9
|
1.28/22.9
|
1.37/22.8
|
||||
|
20000
|
583
|
1.22/20.5
|
1.24/20.4
|
1.25/20.4
|
1.38/20.3
|
||||
|
60000
|
455
|
0.84/16.3
|
0.91/16.2
|
0.98/16.1
|
1.01/16
|
||||
|
NYP7.0
NYP7.0A (原型号: NYP3 NYP3A) |
40
|
7.0
|
20
|
1450
|
1.36/98.1
|
1.8/96
|
2.0/94.7
|
2.4/93
|
螺纹
Thread
|
|
60
|
1450
|
1.45/99
|
1.9/97
|
2.2/96.4
|
2.6/95
|
||||
|
200
|
1450
|
1.62/99.8
|
2.0/98
|
2.3/97.5
|
2.7/97
|
||||
|
600
|
960
|
1.4/62
|
1.6/65
|
1.8/44
|
2.0/64
|
||||
|
2000
|
960
|
1.8/67
|
2.0/66
|
2.3/65
|
2.6/65
|
||||
|
6000
|
640
|
1.5/44.5
|
1.7/44
|
1.8/44
|
2.0/44
|
||||
|
20000
|
583
|
1.6/40.5
|
1.9/40
|
2.1/40
|
2.2/40
|
||||
|
60000
|
455
|
1.46/31.5
|
1.8/31
|
1.9/31
|
2.0/31
|
||||
|
NYP24
|
50 | 24 |
20
|
720
|
1.8/165
|
2.3/161
|
2.8/158
|
3.4/155
|
法兰
Flange |
|
60
|
720
|
2.0/166
|
2.6/164
|
3.1/162
|
3.7/158
|
||||
|
200
|
610
|
1.9/143
|
2.5/141
|
3.0/139
|
3.5/136
|
||||
|
600
|
541
|
2.1/127
|
2.6/125
|
3.0/124
|
3.5/122
|
||||
|
2000
|
475
|
2.2/112
|
2.6/111
|
2.9/110
|
3.4/109
|
||||
|
6000
|
357
|
2.0/85
|
2.3/84
|
2.6/83
|
2.9/83
|
||||
|
20000
|
303
|
1.9/72
|
2.2/72
|
2.4/72
|
2.6/71
|
||||
|
60000
|
228
|
1.6/54
|
1.8/54
|
2.0/54
|
2.3/54
|
||||
|
NYP52
NYP52A (原型号: NYP10 NYP10A) |
50 | 52 |
20
|
720
|
4.3/362
|
5.8/355
|
6.9/348
|
8.1/340
|
螺纹 Thread |
|
60
|
720
|
4.7/364
|
6.2/358
|
7.3/352
|
7.5/346
|
||||
|
200
|
610
|
4.6/309
|
5.9/304
|
6.9/300
|
8.0/294
|
||||
|
600
|
541
|
4.9/275
|
6.0/271
|
6.8/268
|
7.8/264
|
||||
|
2000
|
475
|
5.0/243
|
5.9/238
|
6.6/237
|
7.6/235
|
||||
|
6000
|
357
|
4.1/184
|
4.9/182
|
5.3/181
|
6.2/180
|
||||
|
20000
|
303
|
3.8/157
|
4.6/156
|
5.1/155
|
5.6/155
|
||||
|
60000
|
228
|
3.1/119
|
3.7/118
|
4.0/118
|
4.5/118
|
||||
|
NYP80
|
80
|
80
|
20
|
615
|
5.2/471
|
6.9/461
|
8.5/451
|
10.0/433
|
法兰
Flange |
|
60
|
615
|
5.5/474
|
7.2/465
|
8.8/457
|
10.5/448
|
||||
|
200
|
544
|
5.7/421
|
7.2/414
|
8.6/408
|
10.1/401
|
||||
|
600
|
479
|
6.0/372
|
7.3/367
|
8.5/362
|
9.8/356
|
||||
|
2000
|
417
|
6.5/326
|
7.7/322
|
8.9/319
|
10.1/315
|
||||
|
6000
|
305
|
5.6/239
|
6.6/237
|
7.5/326
|
8.4/233
|
||||
|
20000
|
228
|
5.5/180
|
6.4/179
|
6.9/178
|
7.7/177
|
||||
|
60000
|
188
|
5.5/149
|
6.1/149
|
6.7/149
|
7.2/148
|
||||
|
NYP111
NYP111A (原型号: NYP30 NYP30A) |
80
|
111.4 |
20
|
615
|
6.7/660
|
9.2/647
|
11.2/634
|
13.6/622
|
法兰 Flange |
|
60
|
615
|
6.9/664
|
9.4/652
|
11.5/642
|
13.9/631
|
||||
|
200
|
544
|
7.1/589
|
9.3/580
|
11.0/573
|
13.2/563
|
||||
|
600
|
479
|
7.3/521
|
9.5/514
|
11.1/508
|
13.1/502
|
||||
|
2000
|
417
|
7.7/455
|
9.7/450
|
11.0/447
|
12.7/442
|
||||
|
6000
|
305
|
6.9/335
|
8.4/332
|
9.4/331
|
10.6/328
|
||||
|
20000
|
228
|
6.3/251
|
7.5/250
|
8.2/249
|
9.2/248
|
||||
|
60000
|
188
|
6.2/209
|
7.1/208
|
7.6/208
|
8.5/207
|
||||
|
NYP160
|
100
|
160
|
20
|
600
|
8.9/930
|
12.1/916
|
15.3/902
|
17.5/888
|
法兰
Flange |
|
60
|
600
|
9.4/935
|
12.6/922
|
15.8/910
|
19.0/898
|
||||
|
200
|
550
|
12.3/866
|
15.3/859
|
18.3/852
|
21.3/845
|
||||
|
600
|
480
|
10.2/754
|
12.8/747
|
15.4/740
|
18.0/737
|
||||
|
2000
|
355
|
9.1/560
|
11.1/556
|
13/552
|
15.1/548
|
||||
|
6000
|
319
|
10.0/505
|
11.7/502
|
13.5/500
|
15.2/497
|
||||
| NYP220 |
125
|
220 |
20
|
430
|
8.8/902
|
11.9/880
|
15.0/858
|
18.0/836
|
法兰
Flange |
|
60
|
430
|
9.0/909
|
12.0/890
|
15.0/871
|
18.0/852
|
||||
|
200
|
355
|
8.5/753
|
11.1/739
|
13.7/726
|
16.3/713
|
||||
|
600
|
320
|
9.4/682
|
11.8/671
|
14.1/660
|
16.5/649
|
||||
|
2000
|
254
|
9.1/544
|
11.0/537
|
13.0/530
|
15.1/523
|
||||
|
6000
|
244
|
10.1/483
|
11.9/478
|
13.6/473
|
15.4/468
|
||||
|
20000
|
160
|
9.1/347
|
10.5/345
|
11.9/343
|
13.3/341
|
||||
|
60000
|
117
|
8.4/256
|
9.4/255
|
10.4/254
|
11.4/253
|
||||
| NYP320 |
125
|
320
|
20
|
430
|
13.0/1306
|
18.0/1270
|
22.0/1235
|
26.0/1200
|
法兰 Flange |
|
60
|
430
|
13.0/1316
|
18.5/1285
|
22.0/1255
|
26.5/1225
|
||||
|
200
|
355
|
11.8/1091
|
15.5/1068
|
19.1/1046
|
22.8/1024
|
||||
|
600
|
320
|
13.2/987
|
16.5/968
|
19.7/950
|
22.9/932
|
||||
|
2000
|
284
|
14.2/881
|
17.4/867
|
20.6/854
|
23.8/841
|
||||
|
6000
|
222
|
13.7/693
|
16.2/684
|
18.7/675
|
21.2/666
|
||||
|
20000
|
168
|
13.2/529
|
15.3/525
|
17.3/522
|
19.4/519
|
||||
|
60000
|
125
|
12.0/397
|
13.7/396
|
15.3/395
|
16.9/394
|
||||
| NYP650 |
150
|
650
|
20
|
315
|
19.0/1921
|
26.0/1857
|
33.0/1794
|
|
法兰 Flange |
|
60
|
315
|
20.0/1940
|
26.4/1886
|
33.2/1832
|
|
||||
|
200
|
284
|
17.9/1756
|
24.0/1711
|
30.4/1666
|
|
||||
|
600
|
253
|
17.6/1572
|
22.7/1534
|
28.9/1500
|
|
||||
|
2000
|
196
|
15.7/1225
|
20.6/1201
|
24.5/1176
|
|
||||
|
6000
|
160
|
16.0/1008
|
19.8/993
|
22.3/978
|
|
||||
|
20000
|
117
|
13.6/745
|
16.5/738
|
19.2/731
|
|
||||
|
60000
|
100
|
15.0/645
|
17.2/643
|
19.5/640
|
|
||||
|
NYP727
(原型号: NYP50) |
150
|
727 |
20
|
315
|
21.5/2135
|
29.4/2058
|
37.3/1980
|
|
法兰 Flange |
|
60
|
315
|
22.4/2157
|
29.8/2090
|
37.3/2026
|
|
||||
|
200
|
280
|
19.6/1928
|
26.7/1874
|
33.5/1820
|
|
||||
|
600
|
245
|
19.6/1696
|
25.1/1652
|
31.2/1611
|
|
||||
|
2000
|
200
|
18.7/1394
|
23.3/1363
|
28.5/1334
|
|
||||
|
6000
|
170
|
19.2/1195
|
23.3/1175
|
27.9/1155
|
|
||||
|
20000
|
125
|
17.0/888
|
20.1/878
|
23.3/868
|
|
||||
|
60000
|
100
|
16.8/720
|
19.5/717
|
22.3/713
|
|
||||
| NYP1670 |
200
|
1670
|
20
|
250
|
38.0/3852
|
52.0/3690
|
66.0/3529
|
|
法兰 Flange |
|
60
|
250
|
40.0/3900
|
54.0/3763
|
68.0/3626
|
|
||||
|
200
|
225
|
37.5/3535
|
50.0/3424
|
62.5/3313
|
|
||||
|
600
|
195
|
37.0/3079
|
48.0/2990
|
58.6/2900
|
|
||||
|
2000
|
160
|
35.0/2547
|
44.0/2485
|
53.0/2422
|
|
||||
|
6000
|
135
|
34.6/2177
|
42.0/2138
|
50.0/2100
|
|
||||
|
20000
|
112
|
35.0/1830
|
41.5/1810
|
48.0/1790
|
|
||||
|
60000
|
85
|
36.0/1405
|
35.7/1400
|
40.6/1392
|
|||||
●起动前要检查下列内容：
1.检查泵、齿轮箱和电机的对中程度；
2.检查过滤器中有没有焊皮和金属渣；
3.检查各连接部位连接是否紧固；
4.检查管路压在泵上的力和力矩是否超过给定的数值，如果温度较高，还应检查管路是否有膨胀节；
5.检查电气连接的正确性及电机的额定值，并检查电机转动方向是否正确；
6.检查泵的转动方向是否正确；
7.如有安全阀，安全阀安装必须正确，
8.检查泵轴是否转动灵活；
9.泵的内部不能是干的，特别是需要自吸的时候，应向泵内灌注一些油或输送的液体；
10.泵组装时在零件的表面有防护液，如果这种液体不能和泵送液体相容，则必须清洗；
11.最好在管路上安装压力表和真空表，方便观察泵的工作状态；
12.检查机械密封箱是否注满液体；
13.检查管路的阀门是否打开；
14.如果用内燃机驱动，请在起动发动机前保持离合器脱开；
泵起动后，检查液体是否进入到泵中，泵是否工作正常，如果长时间无液体进入泵中，应停机检查泵及管路。
